Technologie
Die drei optischen und thermischen Prinzipien des NextPM — und die Ergebnisse, die unabhängige Bewertungsprogramme gemessen haben.
Bei TERA Sensor bringen wir die Luftqualitätsmessung durch Innovation und Präzision voran. Unser Sensor NextPM, entwickelt aus über 20 Jahren Erfahrung in der Partikelmessung, gibt PM₁, PM₂.₅ und PM₁₀ auf Grundlage einer optischen Zählung unter zwei Winkeln aus.
Auf Grundlage von drei Patenten entwickelt, ist dieser Sensor für die kontinuierliche Messung gemacht — in der Umweltüberwachung wie in industriellen Anwendungen. Die angegebenen Leistungswerte gelten unter den in der jeweiligen Dokumentation beschriebenen Prüfbedingungen: Wie jeder optische Sensor hängt seine Antwort von der Art des Aerosols und den Betriebsbedingungen ab.
Drei Patente, drei Antworten
Zwei Erfassungswinkel
Ein in dieser Klasse optischer Sensoren einzigartiges Merkmal. Es verbessert die Auflösung, indem es Partikel unterscheidet, die bei 90° das gleiche Signal ergäben.
Grobpartikelfalle
Ein einzigartiges Merkmal, das einen zusätzlichen physischen Filter überflüssig macht und die Lebensdauer des Sensors verlängert, indem es das vorzeitige Zusetzen des Strömungswegs verhindert. Der Filter hält Partikel über 10 µm zurück.
Feuchteschutz
Der NextPM erwärmt den Luftstrom, um die relative Feuchte in der Messzelle unter jenen Wert zu senken, ab dem hygroskopische Partikel anwachsen und die optische Größenbestimmung verfälschen — den sogenannten Wachstumsfaktor. Die optische Kammer ist thermisch vom erwärmten Strom entkoppelt, sodass die Feuchtekorrektur die Messung nicht ihrerseits verschiebt. Dieses Prinzip ist Gegenstand eines der drei Patente des Sensors.
Die wichtigsten Vorteile
Gemessene Genauigkeit
Bei dieser Technologie bestimmt die Güte der Größenbestimmung die Güte der Messung: Genau darauf zielen die optische Architektur mit zwei Winkeln und der TERA-Sensor-eigene Inversionsalgorithmus. In der AQ-SPEC-Bewertung des South Coast AQMD erreichte der NextPM eine Korrelation von bis zu R² = 0,95 bei PM₂.₅ und bis zu R² = 0,68 bei PM₁₀ gegenüber Referenzgeräten, bei 100 % Datenausbeute über den Bewertungszeitraum.
Ein hochwertiges Produkt
Jeder Teil des NextPM wird von unserem Team in Frankreich entwickelt, gefertigt und geprüft. Jeder Sensor wird am Ende der Fertigung gegen ein Referenzaerosol kontrolliert, bevor er ausgeliefert wird.
Kosteneffizienz
Der NextPM ist für mehr als 10 000 Betriebsstunden ohne Eingriff qualifiziert. Wie viele Jahre das bedeutet, hängt vom Tastverhältnis ab: bei Dauermessung gut ein Jahr, bei einem Zyklus von einer Minute je Viertelstunde mehrere Jahre. Grobpartikelfalle und Feuchteregelung zielen genau auf die beiden üblichen Ursachen von Drift und Zusetzen.
Zuverlässigkeit
Der NextPM verfügt über eine eigene Temperatur- und Feuchtemessung sowie eine thermische Regelung, die den Einfluss beider Größen auf die Messung verringern — nicht beseitigen, sondern in einen beherrschten Bereich bringen, was den Sensor für ein breites Spektrum an Einsatzfällen öffnet.
Der NextPM wurde von unabhängigen Stellen bewertet: dem Programm AQ-SPEC des South Coast AQMD in Kalifornien, LCE/AtmoSud in Frankreich und Korea Conformity Laboratories, das ihm ein Leistungszertifikat der Klasse 1 (Nr. LS24-00003) mit 80,7 % Genauigkeit gegenüber Referenzdaten ausgestellt hat. Diese Kampagnen betreffen unterschiedliche Aerosole und Bedingungen: Ihre Ergebnisse sind im Licht der jeweiligen Kampagne zu lesen, nicht als einheitliches Ranking. Zahlen, Bedingungen und Quellen stehen vollständig auf der NextPM-Seite.
Häufige Fragen
Der NextPM vereint mehrere Stärken, die ihn zu einer führenden Lösung für die Partikelmessung machen.
— Genauigkeit: eine zuverlässige und präzise Messung, mit Erfassung ab 0,3 µm und Ausgabe als PM₁, PM₂.₅ und PM₁₀.

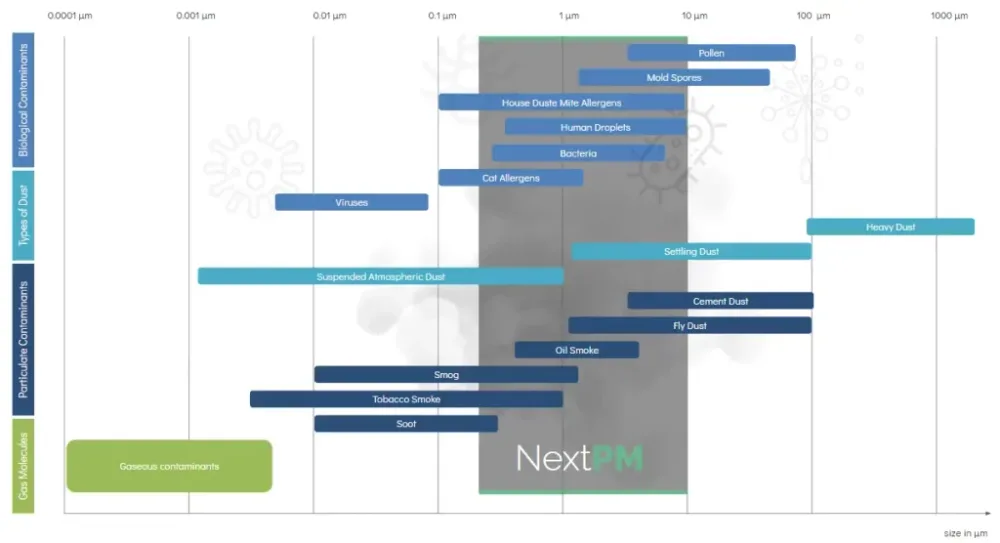

— Großer Erfassungsbereich: von 0,3 µm bis 10 µm, um das gesamte Partikelspektrum abzudecken.
— Robustheit: über 10 000 Betriebsstunden, für den dauerhaften Einsatz in anspruchsvoller Umgebung.
— Geringer Verbrauch: unter 70 mA im aktiven Betrieb und deutlich weniger im Ruhemodus.
— Anpassungsfähigkeit: eine interne Heizung schaltet sich selbsttätig zu, um die Genauigkeit bei hoher Feuchte zu erhalten.
Der NextPM verfügt über eine automatische Heizung, die anspringt, sobald die relative Luftfeuchte 60 % übersteigt. Die Messung bleibt dadurch schlüssig, weil der Einfluss der Feuchte auf die Partikel verringert wird. Die Heizung lässt sich auch manuell per Befehl steuern. Der Ruhemodus schließlich spart Energie, indem er alle nicht notwendigen Vorgänge anhält.
Der NextPM unterstützt zwei Hauptprotokolle:
— Proprietäre UART-Telegramme: die Voreinstellung, mit einfachen Lese- und Schreibbefehlen.
— Serielles Modbus (TTL 3,3 V): ein Industriestandard, der mehr Freiheit und Integrationsmöglichkeiten bietet, insbesondere in automatisierten Umgebungen.
Diese doppelte Kompatibilität erlaubt es, den NextPM ebenso einzeln wie in komplexen Netzarchitekturen einzusetzen.
Der NextPM ist robust und vielseitig, was ihn für industrielle Anwendungen prädestiniert, in denen kontinuierliche Messung und Zuverlässigkeit gefordert sind:
— Beständigkeit gegen harte Bedingungen: Betrieb von −20 °C bis +70 °C und bis 95 % Luftfeuchte, nicht kondensierend.
— Konformität: Der Sensor erfüllt CE, REACH und RoHS und damit die internationalen Standards für Sicherheit und Umweltverträglichkeit.
